Cableadora Tubular, Serie JLG; Trenzadoras Tubulares

Línea de trenzado tubular para fabricar cordones de acero y conductores de cobre y aluminio

Cableadora Tubular, Serie JLG; Trenzadoras Tubulares

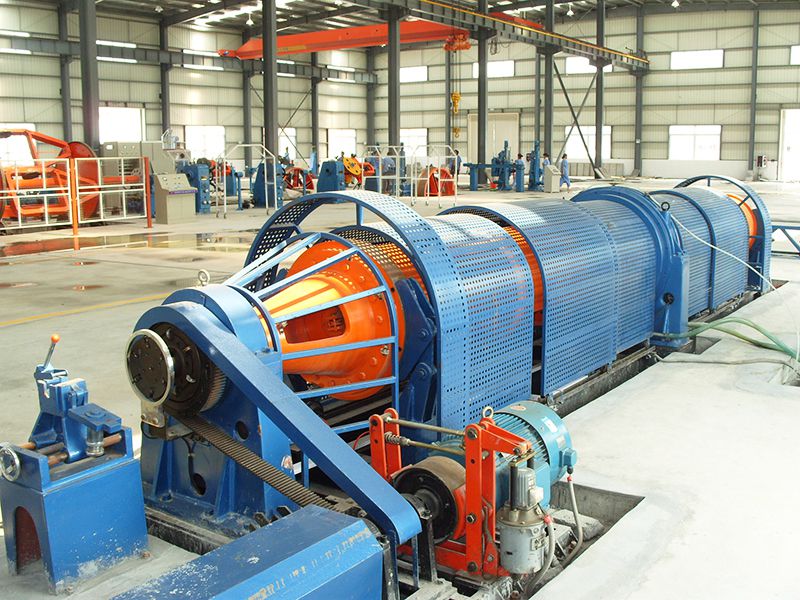

Trenzadora tubular de cables: Solución de trenzado suave y silencioso para cordones y conductores de acero T

Nuestras cableadoras tubulares han sido diseñadas meticulosamente para ofrecer un trenzado eficiente en una amplia gama de materiales, incluidos cordones de acero, conductores de cobre y aluminio, así como conductores de aluminio con núcleo de acero y cables metálicos. Más allá de su versatilidad en el manejo de diversos tipos de conductores, estas máquinas multifuncionales también son idóneas para la producción de trenzados en núcleos de cables aislados y en ciertos tipos de cables de control.

Consulta
Características
    • Base sumamente resistente, con una estructura de tubos de acero sin costuras, estable, poco ruidosa
    • Control de velocidad suave y fácil con motor de velocidad variable
    • Caja de engranajes de velocidad variable para un control preciso del paso y una baja intensidad de trabajo
    • Diseñada con medidas de seguridad como la detección automática de rotura de alambre y la parada cuando la puerta de alimentación esté abierta.
Especificaciones
Modelo
JLG 500
JLG 630
Diámetro de alambre simple Cu: Ø 1.2-5.0 mm
Al: Ø 1.5-5.0 mm		 Cu: Ø 1.2-5.0 mm
Al: Ø 1.5-5.0 mm
Diámetro máximo del alambre Ø 21 mm Ø 21 mm
Velocidad máxima de rotación 500 rpm 500 rpm
Paso de trenzado 40-448 40-448
Velocidad máxima de la línea 150 m/min 150 m/min
Especificación de la bobina PND500 PND630
Rueda del cabrestante 1250 mm 1250 mm
Bobina de recogida PN1600 PN1600
Altura del centro 850 mm 850 mm
Detalles
Desenrollador

Desenrollador

  • El freno de partículas magnéticas garantiza un control estable de la tensión, que se maneja en la pantalla táctil.
  • Ajuste manual del control de tensión por fricción mecánica en el lado del operador

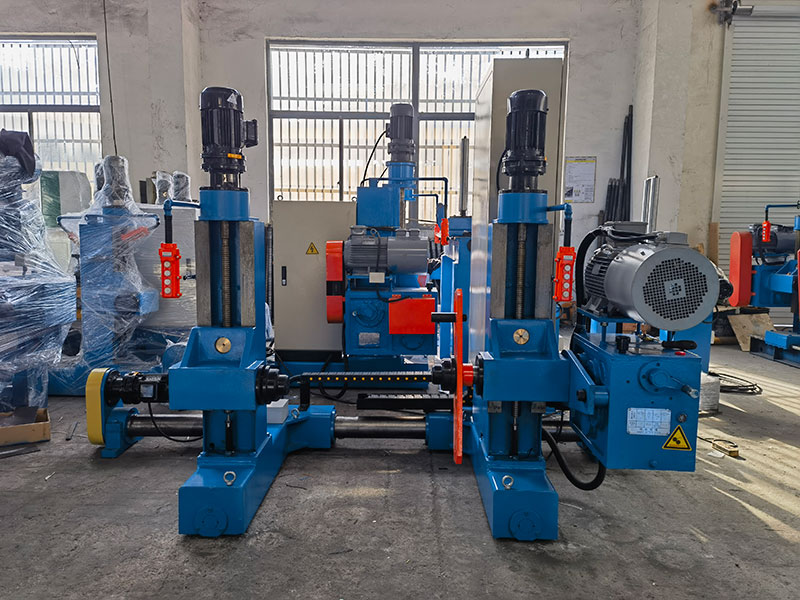

Enrollador

Enrollador

  • Estructura de eje terminal controlada eléctricamente: sujeción y liberación de las bobinas de alambre gestionadas de forma eléctrica para máxima eficiencia.
  • Elevación y sujeción eléctricas con mecanismo de seguridad para garantizar un funcionamiento seguro y confiable durante todo el proceso.
  • Control de velocidad y disposición del alambre por relés temporizados para proporcionar un alto nivel de empuje y un ajuste sencillo para un rendimiento optimizado.

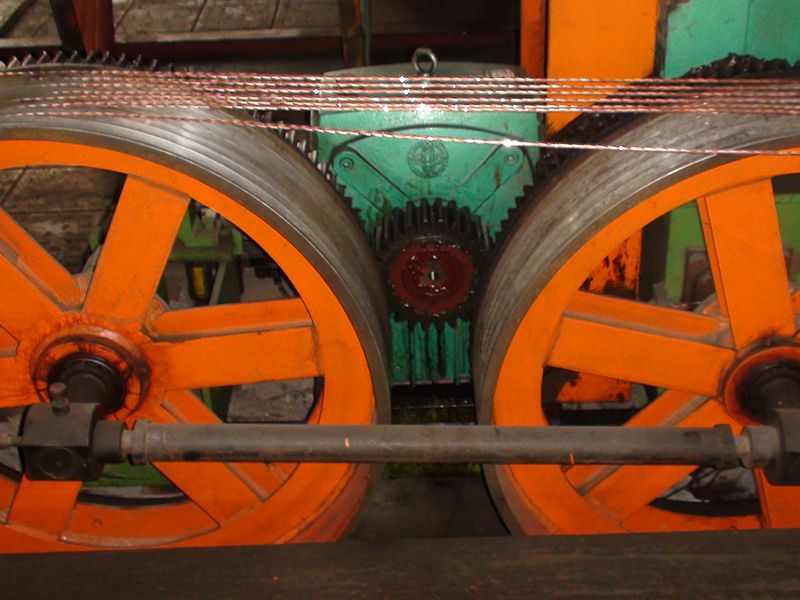

Cabrestante de doble rueda

Cabrestante de doble rueda

  • Ruedas de doble tracción con distribución natural del cable para evitar daños en el conductor
  • Sistema de presión neumática para evitar el deslizamiento del cable durante el arranque del cabrestante
  • Buena sincronización y fuerza de tracción
  • Protección de sobrecarga de seguridad con acoplamiento de pasador

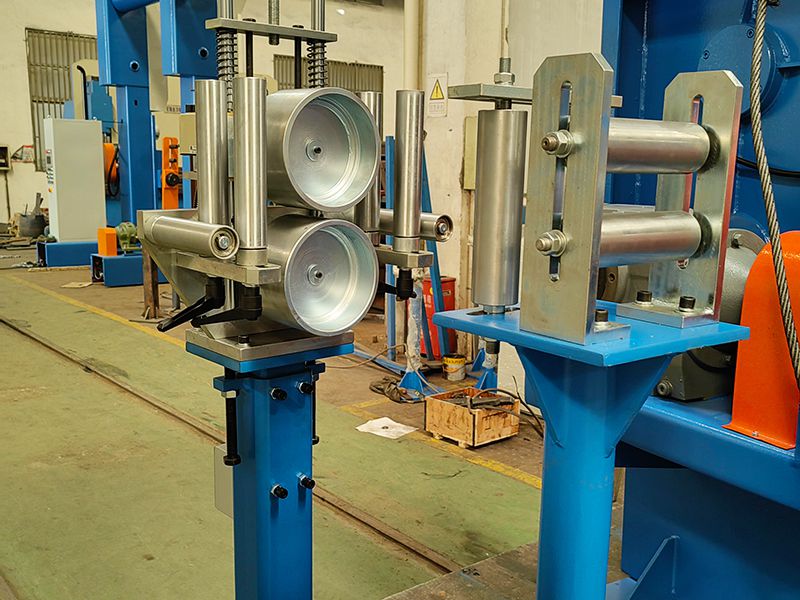

Contador

Contador

  • Contador electrónico sin contacto para mediciones precisas y fiables
  • Contador de metros mecánico incluido

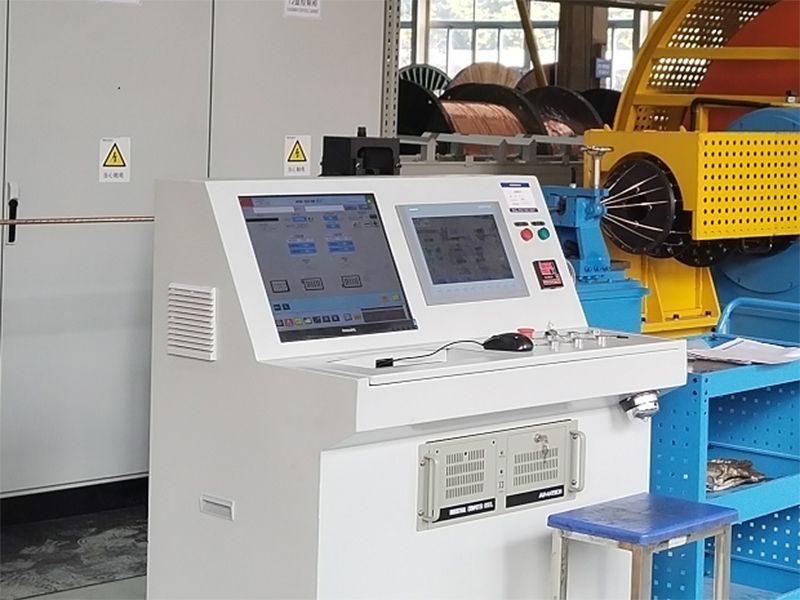

Sistema de control

Sistema de control

  • Equipado con Control PLC Siemens para garantizar un funcionamiento fiable
  • Todos los parámetros técnicos pueden ajustarse a través de la interfaz de la pantalla táctil y los parámetros del proceso de producción pueden almacenarse.
