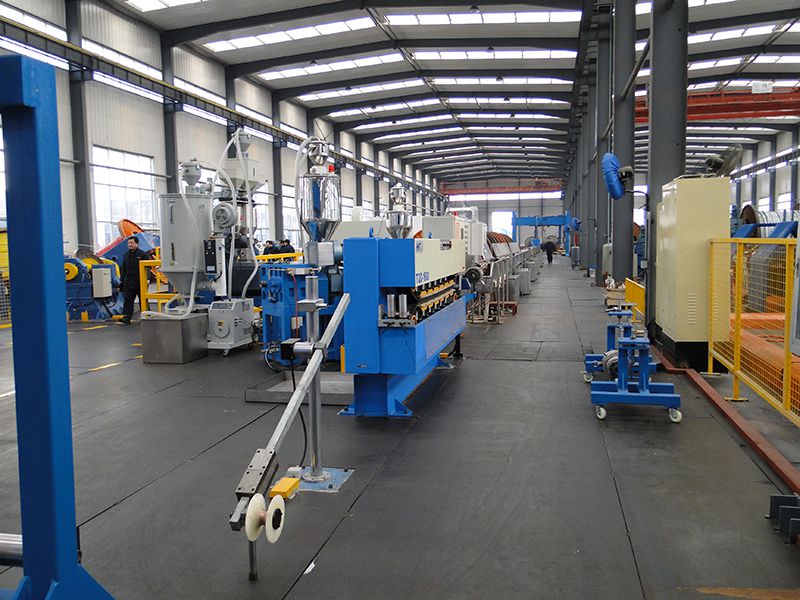

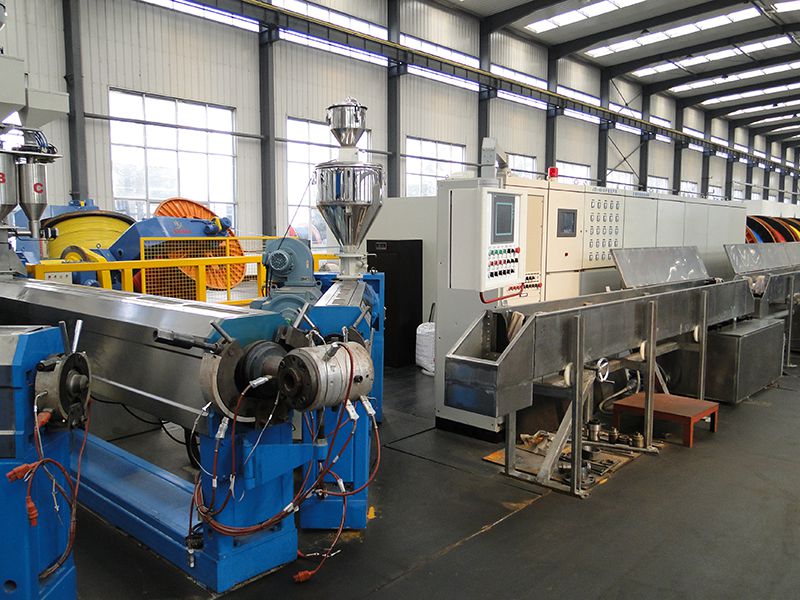

Línea de Extrusión de Aislamiento Reticulado
Línea de extrusión para la producción de material de cable reticulado con silano en un proceso de un solo paso
Nuestra línea de extrusión especializada permite la formación en un solo paso de aislamientos de silicohidruro para conductores de aluminio y cobre. Esta línea de extrusión es ideal para una variedad de aplicaciones de cableado eléctrico, desde cables de baja tensión de 1kV hasta conductores aéreos y cables de potencia de hasta 10kV. Además, es compatible con diversos materiales de aislamiento, como PVC, PE y XLPE.
Nuestras líneas de extrusión para aislamiento reticulado destacan por su alta productividad, lo que permite una fabricación ininterrumpida y mejora significativamente la eficiencia.
Especificaciones
| Rango de tensión | 1 kV para cables reticulados 1 kV para conductores aéreos 10 kV para cables reticulados 10 kV para conductores aéreos |
| Material del conductor | aluminio y cobre |
| Conductor de aluminio | conforme a las normas IEC 228 |
| Conductor de cobre | conforme a las normas IEC 228 |
| libres de impurezas de polvo, aceite y doblado | |
| Forma del conductor | redondos, sectoriales, trenzados, macizos |
| Sección del conductor | 10 - 630 mm², cobre |
| Diámetro del conductor | 10 - 630 mm², aluminio |
| Diámetro exterior del cable | 4,0 - 40,0 mm |
| Peso máximo del cable | 9,5 - 42,0 mm |
| Espesor del aislamiento | 70 kg/m |
| Velocidad máxima de la línea de producción | Blindaje interno 0,4- 0,8 mm |
| Altura del recorrido del cable | Aislamiento: 0,8-3,5 mm |
| Alimentación de la extrusora | 120 m/min. |
| Blindaje interno y cubierta de color Extrusora 65/25D | 1.000 mm |
| Extrusora de aislamiento 120/30D | materiales del cable granulado |
| Cables de media tensión | |
| Blindaje interno | Semiconductor de PE (por ejemplo, Borealis) o SIOPLAS (AEI) |
| Aislamiento | PE (por ejemplo, 2100TN00, 218W, 18D) Silano líquido (por ejemplo, SILIX, SILMIX316, 301) Negro de humo Masterbatch (SILIX-C401) |
| Cables de baja tensión | |
| Aislamiento | PE (por ejemplo, 2100TN00, 218W, 18D) Silano líquido (por ejemplo, SILIX, SILMIX316) Negro de humo Masterbatch (SILIX-C401) |
| Color de cubierta | PE, PVC o SIOPLAS (AEI), u otros materiales |
Detalles
Desenrollador
- Controlado por motor para elevación, apertura y movimiento, con protección de límite
- Desenrollado pasivo con control mecánico de la tensión.

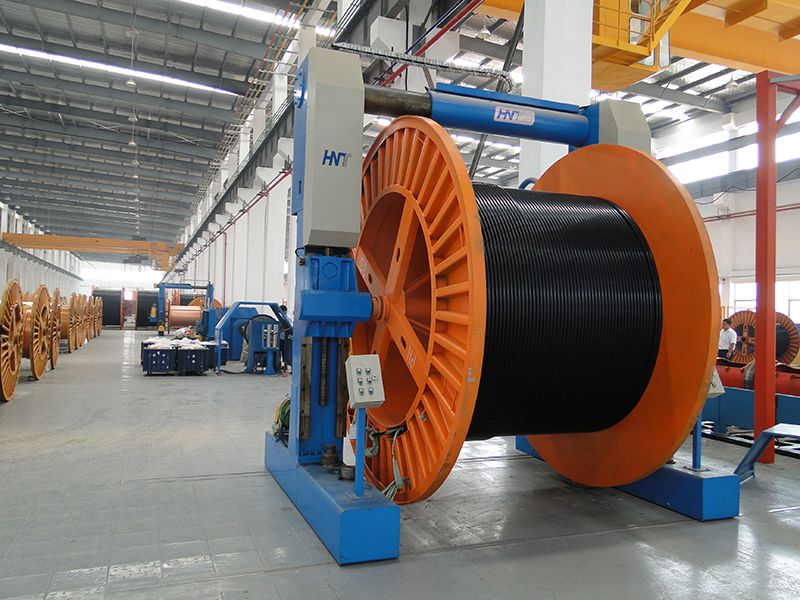

Enrollado/Bobinado
- Sujeción motorizada de cables con mecanismos de protección tanto mecánicos como eléctricos
- Facilidad para cargar y descargar bobinas de cable
- Sincronización con la máquina principal para mantener una tensión continua durante la operación y detenerse de manera controlada tras el apagado de la máquina.

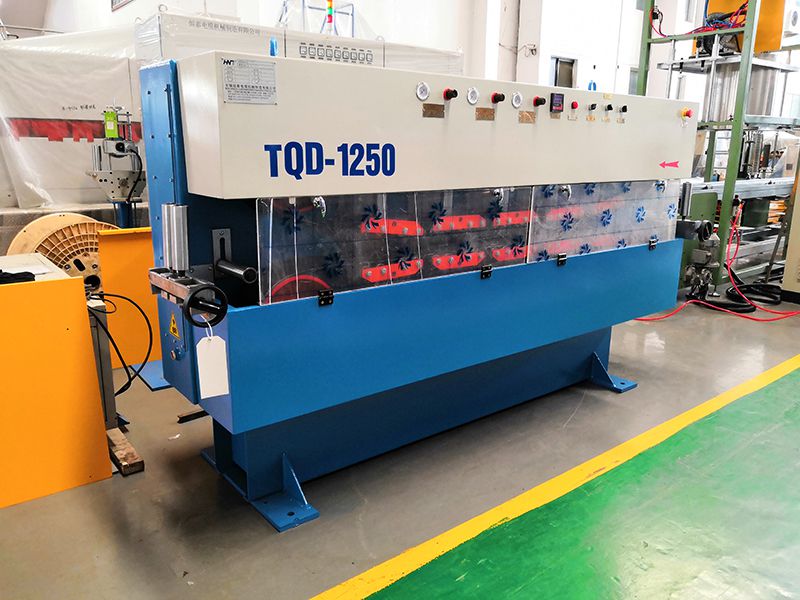

Unidad de Arrastre Tipo Oruga
- El sistema de sujeción neumático y la tensión automática de la correa de tracción garantizan un funcionamiento silencioso y una elevada eficiencia energética.
- La sincronización de la velocidad de tracción con la del extrusor asegura un rendimiento fiable y estable.
- Las vías de seguridad cuentan con una capa de malla reforzada y son impulsadas por un motor de corriente alterna, a través de un sistema de engranajes cónicos helicoidales con caja de cambios de cuatro velocidades.

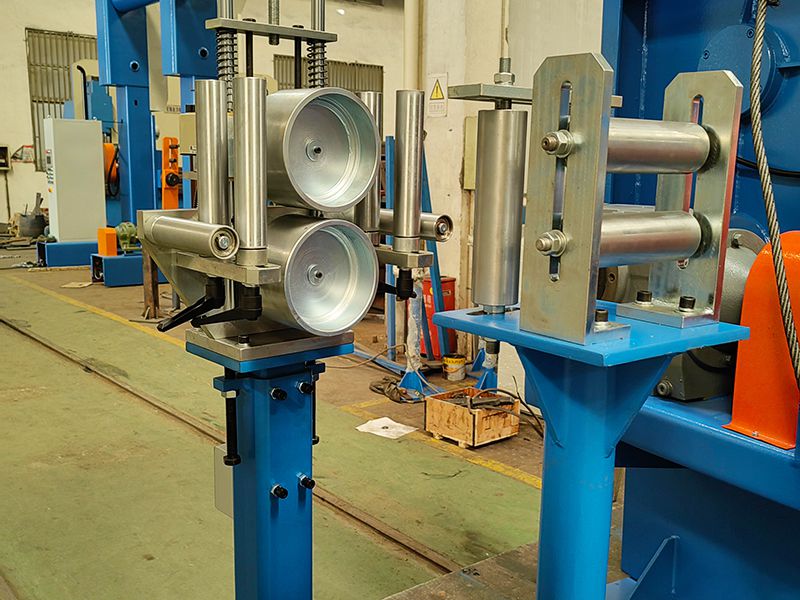

Contador
- Contador electrónico sin contacto para mediciones precisas y fiables
- Contador de metros mecánico incluido

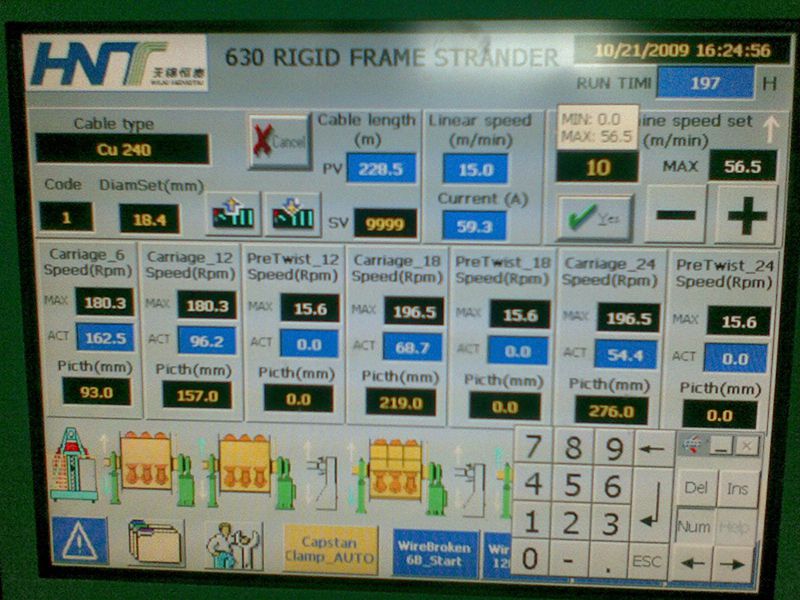

Sistema de control
- Control PLC Siemens, para garantizarfuncionamiento fiable y eficiente
- Todos los parámetros técnicos pueden ajustarse a través de la interfaz de pantalla táctil, con función de almacenamiento de parámetros del proceso de producción.
